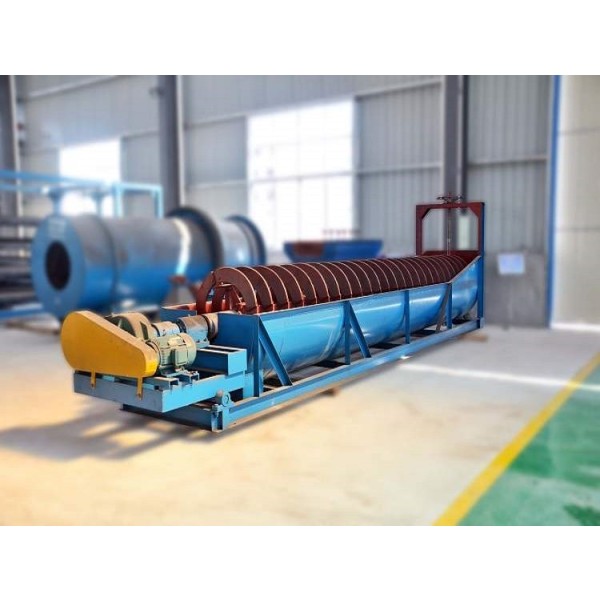

Spiral classifier adalah peralatan klasifikasi mekanis tradisional, banyak digunakan di pabrik pengolahan mineral dan pabrik untuk membentuk sistem penggilingan sirkuit tertutup, peran utama didasarkan pada perbedaan kecepatan pengendapan partikel mineral dalam cairan, produk penggilingan dipisahkan menjadi luapan (produk yang memenuhi syarat) dan pasir kembali (produk kasar yang tidak memenuhi syarat).
Fungsi utamanya adalah mengangkat dan mengembalikan pasir kasar yang mengendap secara mekanis ke gilingan untuk disaring kembali dengan menggunakan bilah spiral, sementara memungkinkan pasir halus dibuang sebagai limpahan ke dalam operasi penyortiran berikutnya. Selain digunakan terutama sebagai pra-penilaian dan pemeriksaan penilaian, ini juga dapat digunakan untuk mencuci, mengurangi ukuran dan mengeringkan bijih yang mengandung tanah liat.
Karena strukturnya yang sederhana, pengoperasian yang mudah, pekerjaan yang andal, dan tangki klasifikasi memiliki sudut kemiringan yang besar untuk memfasilitasi koneksi dengan aliran mandiri pabrik, menjadikannya jenis pengklasifikasi mekanis yang paling umum digunakan.
1. Komposisi struktur:
Saluran miring persegi panjang: sudut kemiringan bagian bawah saluran umumnya 12 ° ~ 18,5 °, dan bagian bawahnya berbentuk setengah lingkaran.
Poros spiral: 1 atau 2 poros longitudinal dipasang di palung, dan poros terus menerus dilengkapi dengan bilah spiral. Bilah spiral ganda dirancang untuk berputar ke luar.
Mekanisme transmisi: Terletak di ujung atas peralatan, ini menggerakkan poros spiral untuk berputar.
Perangkat pengangkat: terletak di bingkai di ujung bawah palung, dapat mengangkat poros spiral saat berhenti untuk mencegah bijih mengubur bilah spiral, dan juga dapat menyesuaikan celah antara bilah dan bagian bawah palung.
2. Prinsip kerja:
Bubur diumpankan dari sisi badan palung. Di bagian bawah palung, area pengendapan dan perataan terbentuk:
Partikel kasar: kecepatan pengendapan cepat, tenggelam ke dasar palung, didorong ke atas saluran miring oleh bilah spiral yang berputar, dan kemudian dibuang setelah pengeringan selama pengangkutan, dan dikembalikan ke pabrik sebagai pasir penyesalan untuk penyesalan.
Partikel halus: kecepatan pengendapan lambat, terlambat mengendap, terbawa aliran permukaan aliran bubur, dibuang melalui bendung pelimpah di ujung palung, menjadi produk limpahan, dikirim ke proses penerima berikutnya.
Menurut ketinggian bendung pelimpah (yaitu ketinggian level cairan klasifikasi), pengklasifikasi spiral dapat dibagi menjadi tiga jenis:
| Jenis | Karakteristik | Pemandangan yang Berlaku | Ukuran klasifikasi |
|---|---|---|---|
| Pengklasifikasi spiral bendung tinggi | Bendung pelimpah lebih tinggi dari bagian tengah poros spiral di ujung bawah, tetapi lebih rendah dari tepi atas bilah spiral. Panjang permukaan cairan yang diklasifikasikan tidak besar, dan permukaan cairan sedikit diaduk oleh bilah spiral. | Cocok untuk klasifikasi butiran kasar, adalah jenis yang paling umum digunakan. | Di atas 0.15mm |
| Pengklasifikasi spiral tipe perendaman (terendam) | Bilah spiral bagian bawah terendam seluruhnya di bawah permukaan cairan. Area gradasi besar dan halus, dan pengadukannya kecil. | Cocok untuk klasifikasi butiran halus, produktivitas luapan tinggi. | Di bawah 0.15mm |
| Pengklasifikasi spiral tipe bendung rendah | Level cairan lebih rendah dari bantalan spiral bawah. Permukaan cairan sangat kecil, efek pengadukan yang kuat. | Tidak digunakan untuk klasifikasi, terutama digunakan untuk mencuci pasir dan kerikil yang mengandung lumpur. | -Pengklasifikasi Spiral |
Pengklasifikasi spiral adalah peralatan klasifikasi klasik dan andal, yang keunggulan utamanya adalah kemampuan untuk mengangkut dan mengembalikan sedimen berbutir kasar secara mekanis ke dalam siklus sirkuit tertutup yang efisien dengan mesin penggiling. Meskipun memiliki kecenderungan untuk digantikan oleh hidrosiklon di beberapa area aplikasi dalam beberapa tahun terakhir, fitur-fiturnya yang stabil, pengoperasian yang sederhana dan tidak memerlukan tekanan ekstra membuatnya tetap memainkan peran yang tak tergantikan di banyak pabrik pengolahan mineral, terutama dalam pengolahan material yang lebih kasar atau kebutuhan untuk melakukan desliming dan pengeringan pada saat yang bersamaan.
