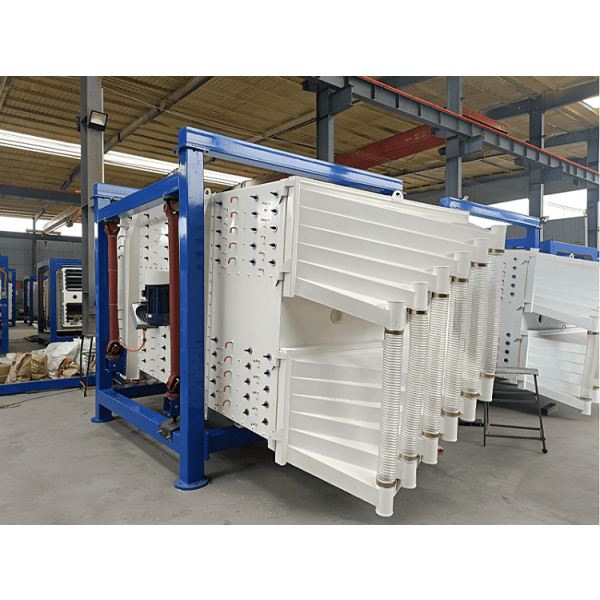

Saringan Tumbler Persegi

Gambaran umum layar ayun persegi

Saringan Goyang Persegi (juga dikenal sebagai layar bergetar bolak-balik, layar bergetar presisi ) adalah sejenis peralatan penyaringan presisi tinggi dan efisiensi tinggi yang menggabungkan gerakan gabungan getaran dan goyang. Ini mencapai klasifikasi butiran, bubuk, dan bahan bubur yang akurat dengan mensimulasikan tindakan penyaringan manual tradisional - yaitu gerakan bolak-balik dan goyang yang lembut.

Fitur intinya adalah presisi penyaringan tinggi, kapasitas besar, tanpa merusak struktur partikel material, banyak digunakan dalam industri kimia, metalurgi, logam non-besi, makanan, abrasif, dan industri lain yang membutuhkan efisiensi dan presisi penyaringan tinggi.

Karakteristik teknis saringan ayun persegi

1. Presisi tinggi dan output tinggi: gerakan mengayun yang unik membuat material pada permukaan layar sepenuhnya tersebar dan dekat dengan lubang layar, yang secara signifikan meningkatkan efisiensi dan presisi penyaringan.

2. Pengoperasian yang lancar dan masa pakai yang lama: desain yang masuk akal, struktur yang kokoh, gerakan lembut, dampak kecil pada pondasi dan material peralatan, pengoperasian yang lancar dan andal, serta masa pakai yang lama.

3. Penghematan energi dan perlindungan lingkungan: konsumsi daya rendah, kebisingan rendah, lebih sedikit kebocoran debu, sesuai dengan persyaratan produksi ramah lingkungan.

4. Bingkai jala unik dan perangkat kliring jala: desain bingkai jala khusus dan sistem kliring jala seperti bola memantul dapat secara efektif mencegah layar tersumbat, memperpanjang masa pakai layar, dan mempertahankan produktivitas tinggi dan presisi tinggi.

5. Desain modular, fleksibilitas yang kuat: lapisan tunggal, multi-layer (hingga 5 lapisan) dapat dipilih sesuka hati, dan port pembuangan dapat diputar dan disesuaikan dengan 360 °, yang nyaman untuk mengatur dan menghubungkan dengan jalur perakitan.

6. Perawatan mudah, biaya rendah: mengadopsi produksi standar dan profesional aksesori layar bergetar, mudah diganti, pengoperasian yang aman dan andal, menghemat biaya perawatan.

7. Penerapan yang luas: dapat secara efektif menyaring bahan dalam berbagai bentuk seperti butiran, bubuk, bubur, dan sebagainya.

Prinsip kerja ayakan ayun persegi

Prinsip kerja ayakan ayun persegi pada dasarnya digerakkan oleh struktur roda eksentrik motor, menghasilkan gaya inersia bolak-balik di sekitar perubahan sumbu tetap.

Setelah peralatan dihidupkan, gaya inersia ini membuat kotak layar (badan pengocok) menghasilkan goyangan bolak-balik seperti buaian . Permukaan ayakan dan kotak ayakan secara keseluruhan melakukan ayunan secara periodik, mendorong material pada permukaan ayakan untuk menghasilkan gerakan lompatan yang terarah.

Dalam proses ini:

• Partikel yang lebih kecil dari lubang ayakan memiliki lebih banyak kesempatan untuk melewati lubang ayakan, menjadi bahan ayakan.

• Bahan yang lebih besar dari lubang di jatuh dan melompat terus menerus, di sepanjang permukaan layar untuk bergerak maju, dan akhirnya dibuang dari port pembuangan, menjadi bahan layar.

Permukaan layar biasanya diatur secara horizontal atau sedikit miring (0 ° -5 °), dan sudut kemiringan dapat disesuaikan untuk beradaptasi dengan karakteristik material yang berbeda.

Tabel parameter teknis utama saringan pengocok persegi

Catatan: WELL-2036 adalah model dengan area penyaringan efektif terbesar dalam daftar. Sudut kemiringan permukaan layar, frekuensi putar dan langkah kotak layar adalah parameter yang dapat disesuaikan, yang dapat diatur secara optimal sesuai dengan karakteristik material untuk mencapai efek penyaringan terbaik.
